Wentylacja nad szafkami kuchennymi - adapter z rury ø100 mm na kratkę 150×80 mm
Realizacja: adapter z rury ø100 mm na kratkę 150×80 mm do wentylacji nad szafkami, gdzie gotowe kształtki się nie mieściły. Projekt i druk z PETG.
Klient miał kanał wentylacyjny ø100 mm poprowadzony nad szafkami kuchennymi, schowany za maskownicą. Między szafkami a sufitem jest bardzo mało miejsca. Brakowało elementu, który połączy rurę z kratką w maskownicy i zmieści się w tej szczelinie.
Dlaczego nie gotowa kształtka
Kształtki wentylacyjne ze sklepu projektuje się pod typowe sytuacje. Ta do nich nie należała: oryginalne elementy nie mieściły się ani nad szafkami, ani w maskownicy. Zamiast przycinać zabudowę albo rezygnować z kratki, zaprojektowałem część dokładnie pod to miejsce.
Projekt: z koła w prostokąt
Założenia były proste:
- z jednej strony okrągłe wejście na rurę ø100 mm,
- z drugiej prostokątny wylot pod kratkę 150×80 mm,
- kołnierz z czterema otworami do przykręcenia do maskownicy,
- przejście między nimi na tyle płaskie, żeby zmieściło się w szczelinie nad szafkami.

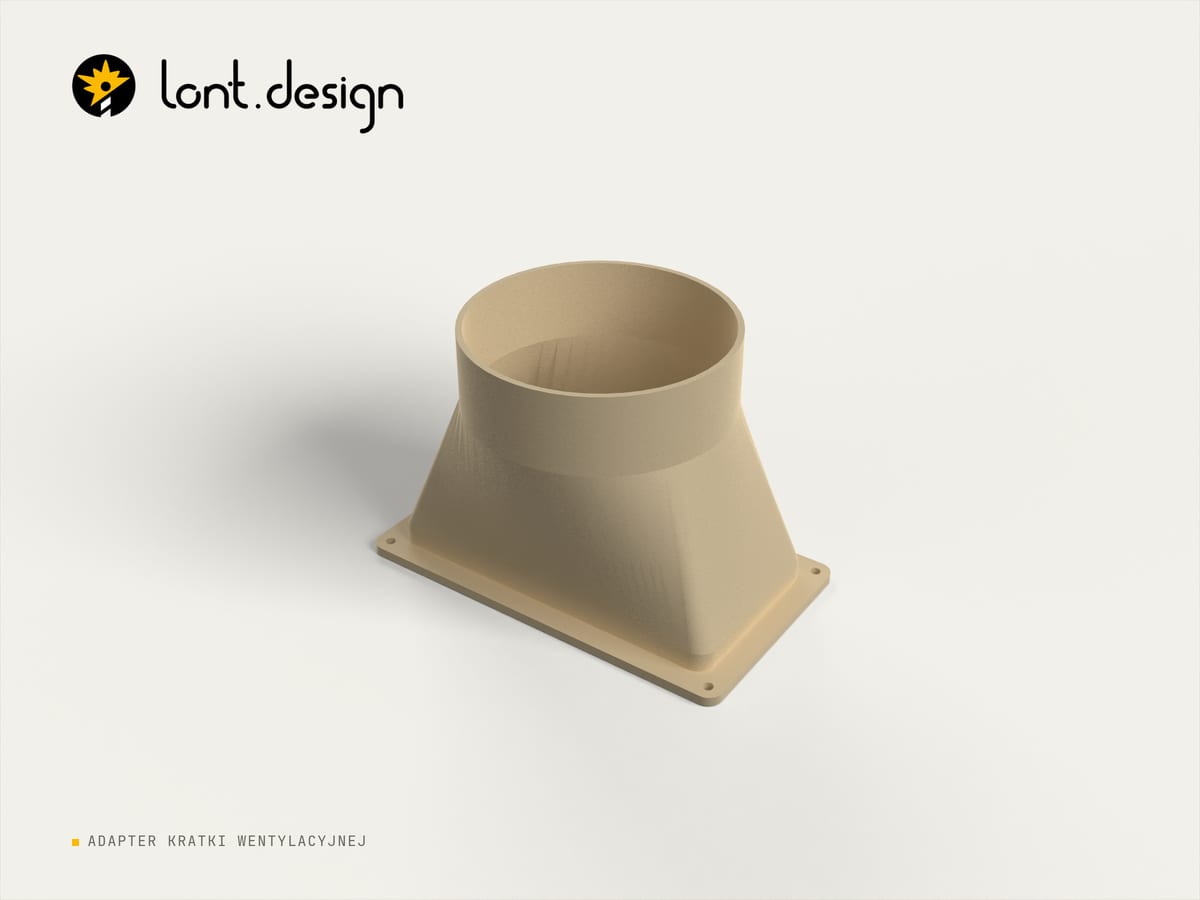

Tak wygląda projekt adaptera. Kolor na wizualizacjach jest tylko poglądowy.

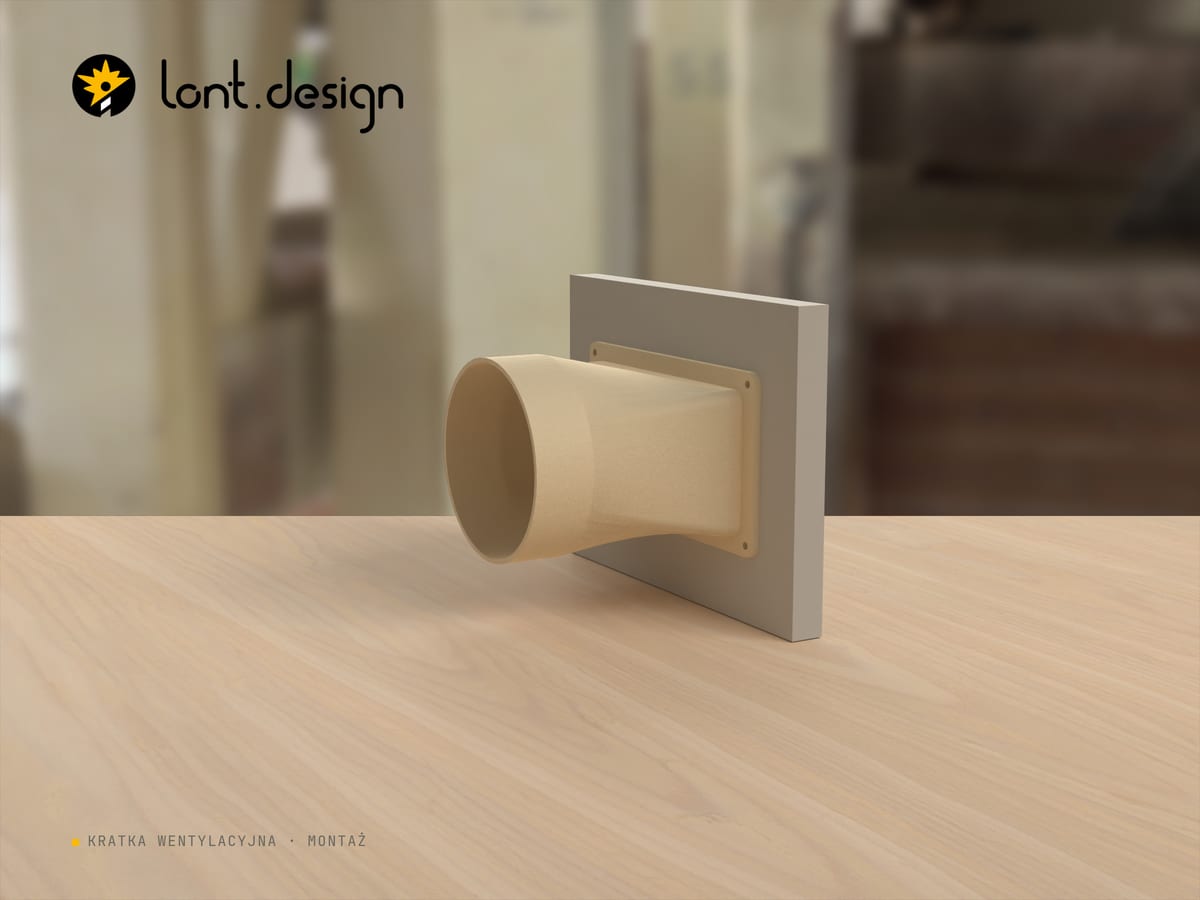

Adapter przykręcony do maskownicy, tak jak będzie widać go od strony rury.
Druk w PETG
Całość - adapter i kratka - jest wydrukowana z PETG. W kuchni powietrze bywa ciepłe i wilgotne, a PETG mięknie w wyższej temperaturze niż popularne PLA i lepiej znosi takie warunki.

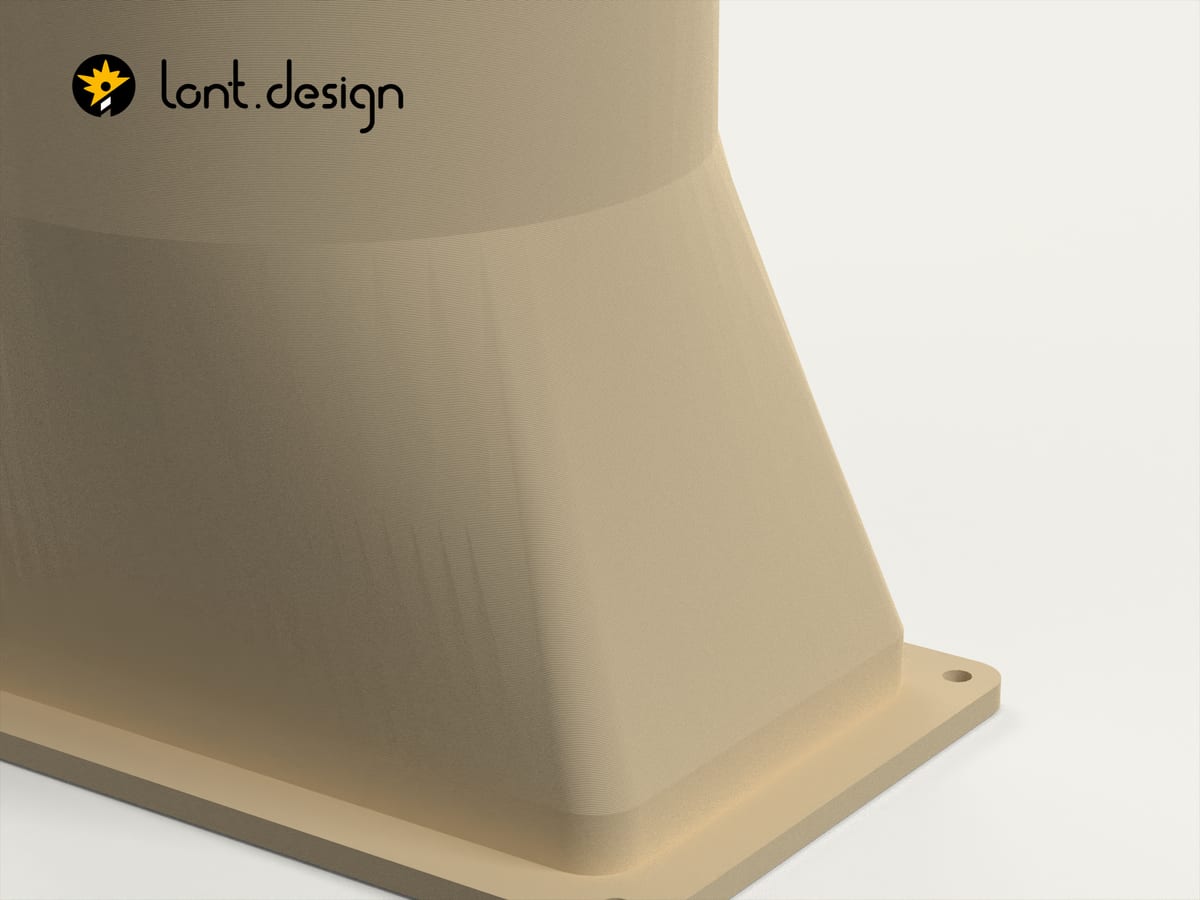

Z bliska widać, jak koło płynnie przechodzi w prostokąt, i cienkie warstwy wydruku.
Montaż

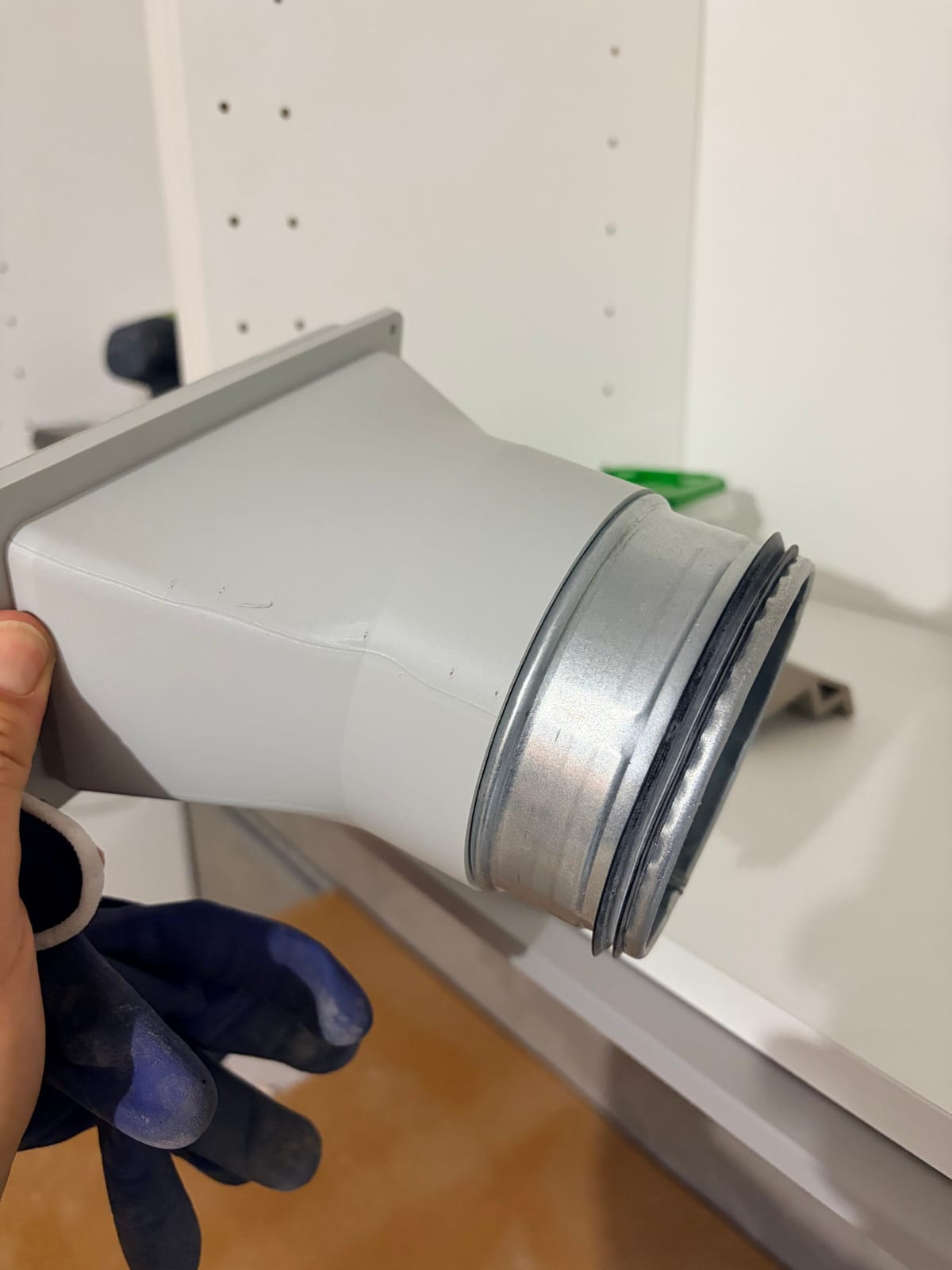

Okrągły koniec adaptera przyjmuje stalową złączkę z uszczelkami, przez którą łączy się z rurą spiro.

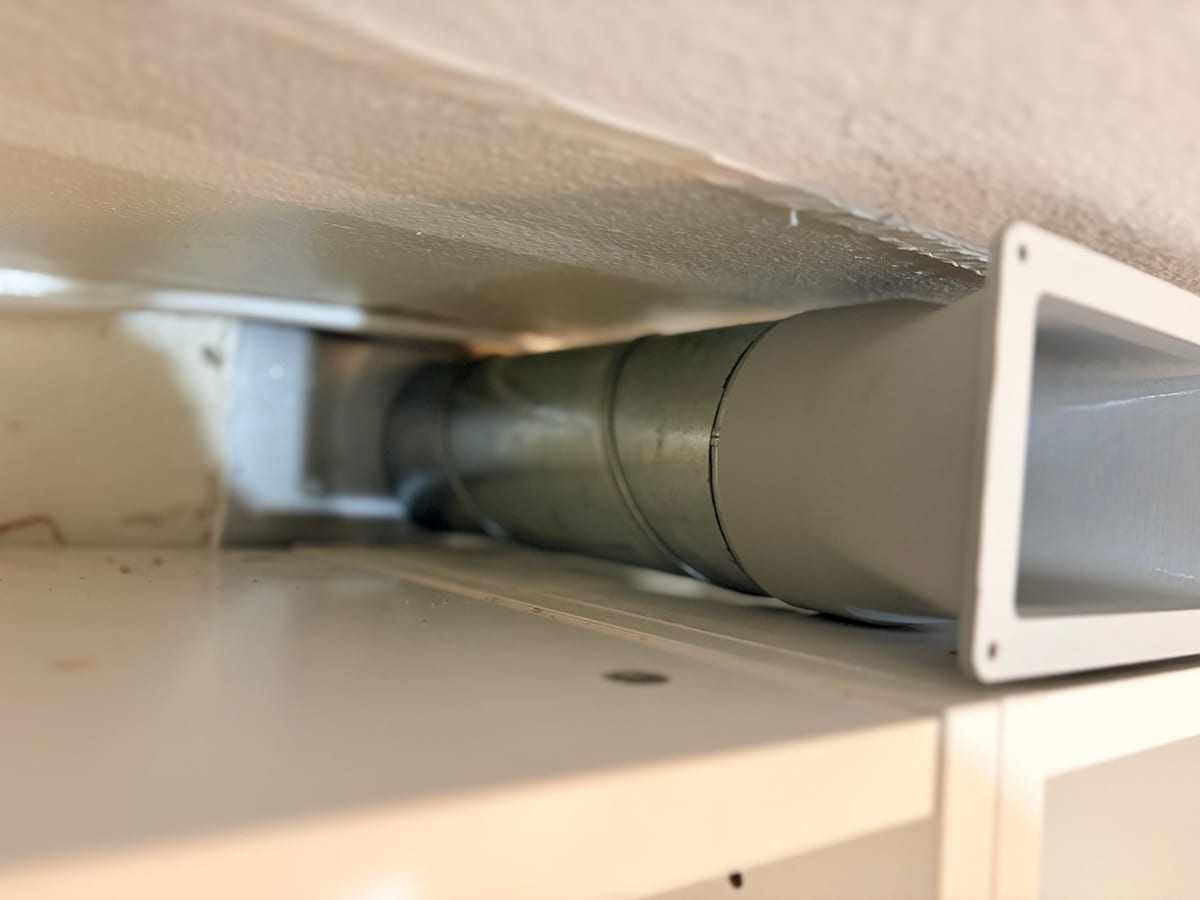

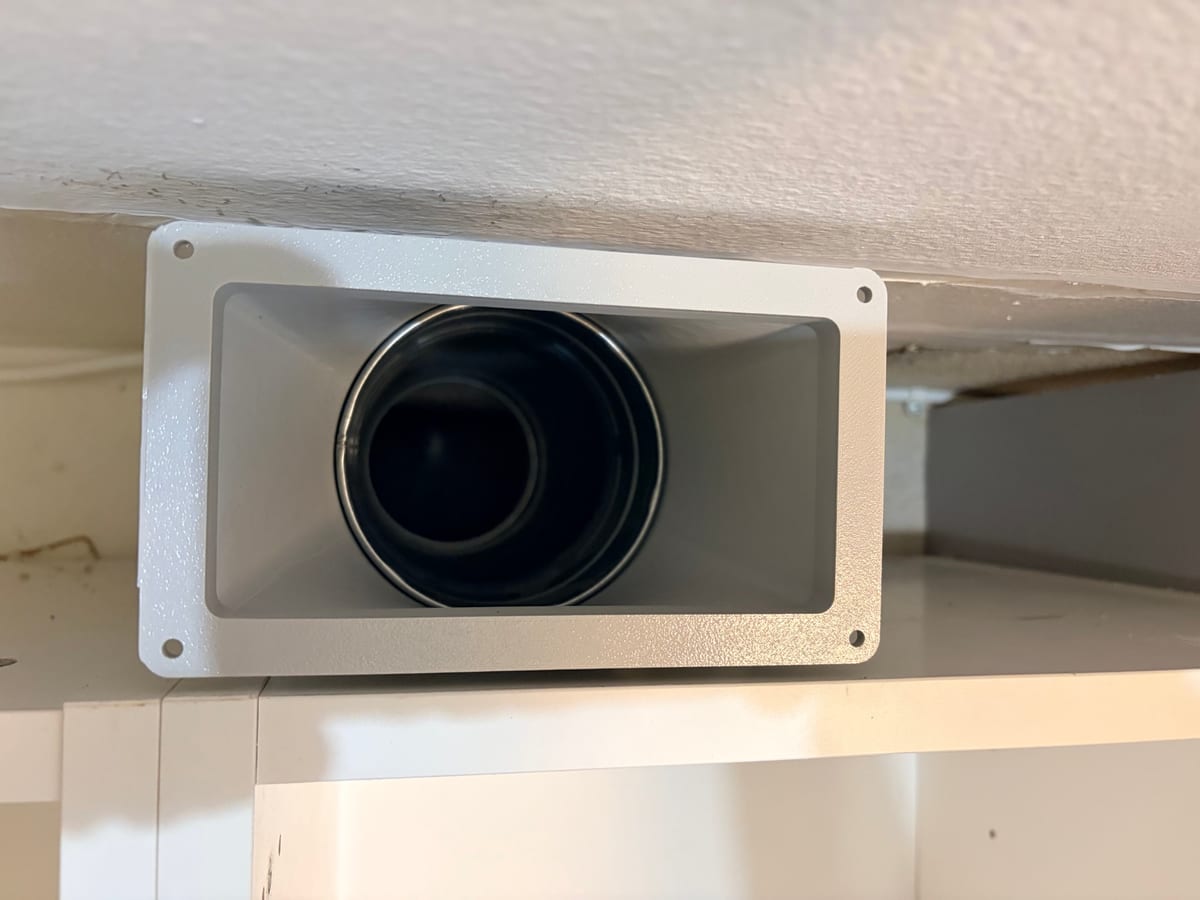

Adapter leży w szczelinie między szafkami a sufitem, kołnierzem przy maskownicy.

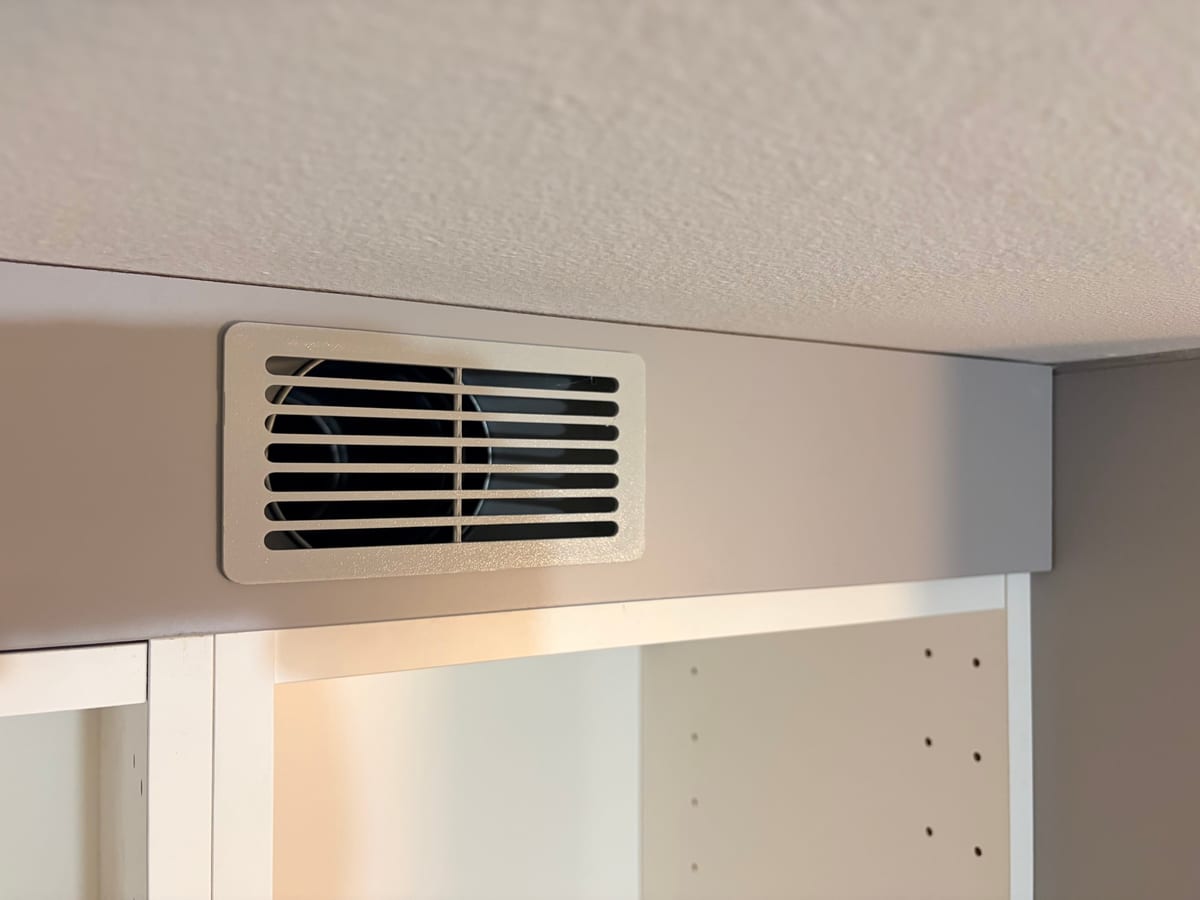

Od strony kuchni widać tylko płaską kratkę w maskownicy. Rura, przejście i złączka zostają schowane nad szafkami - tam, gdzie gotowe kształtki się nie mieściły.
